Bygge av en LoRa-nod för montage på maströr
Alla STL-filer går att ladda ner längst ner på sidan.
Jag ville testa LoRa/Meshtastic på riktigt och fick tag i en Heltec v3 av min kompis John. Den satt redan i en 3D-printad låda, och jag fick även med en riktantenn som John hade byggt. Målet blev att bygga om allt till en robust nod för utomhusmontage på maströr.
Delar jag använde
- Heltec v3 (med batteri) finns på Amazon mfl
- Riktantenn för 868 MHz
- Rörklammer, 51 mm från biltema, art.nr 79-2351 till antennen
- Vattentät kopplingsdosa från Biltema, art.nr 46-2022 (110×180×70 mm)
- PoE till PoE och USB (Direktronik)
- 3D-printad monteringsplatta
- 3D-printad hållare för Heltec v3
- 3D-printad fästbygel för 50 mm maströr
- Skruv och beslag (delvis de som följde med lådan) samt någon aluminiumbit
Bygget steg för steg

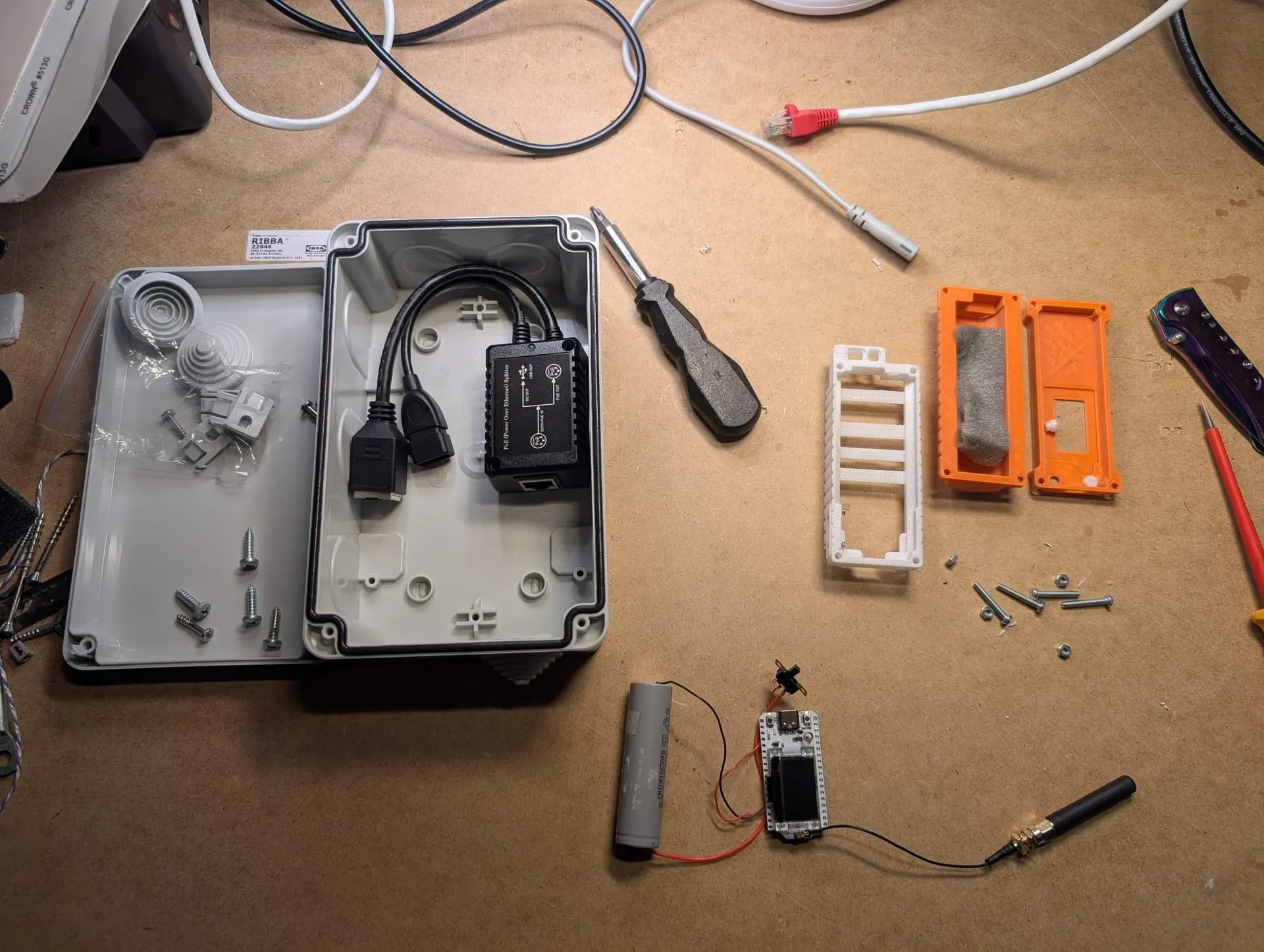

Först plockade jag isär LoRa-noden och tog ut radio och batteri för att kunna planera en ny intern montering i den vattentäta lådan.
Eftersom jag redan har en wifi-accesspunkt på taket använde jag även en PoE-splitter. Då kunde jag få ut USB-ström till LoRa-noden och samtidigt skicka vidare PoE till accesspunkten via samma matning.

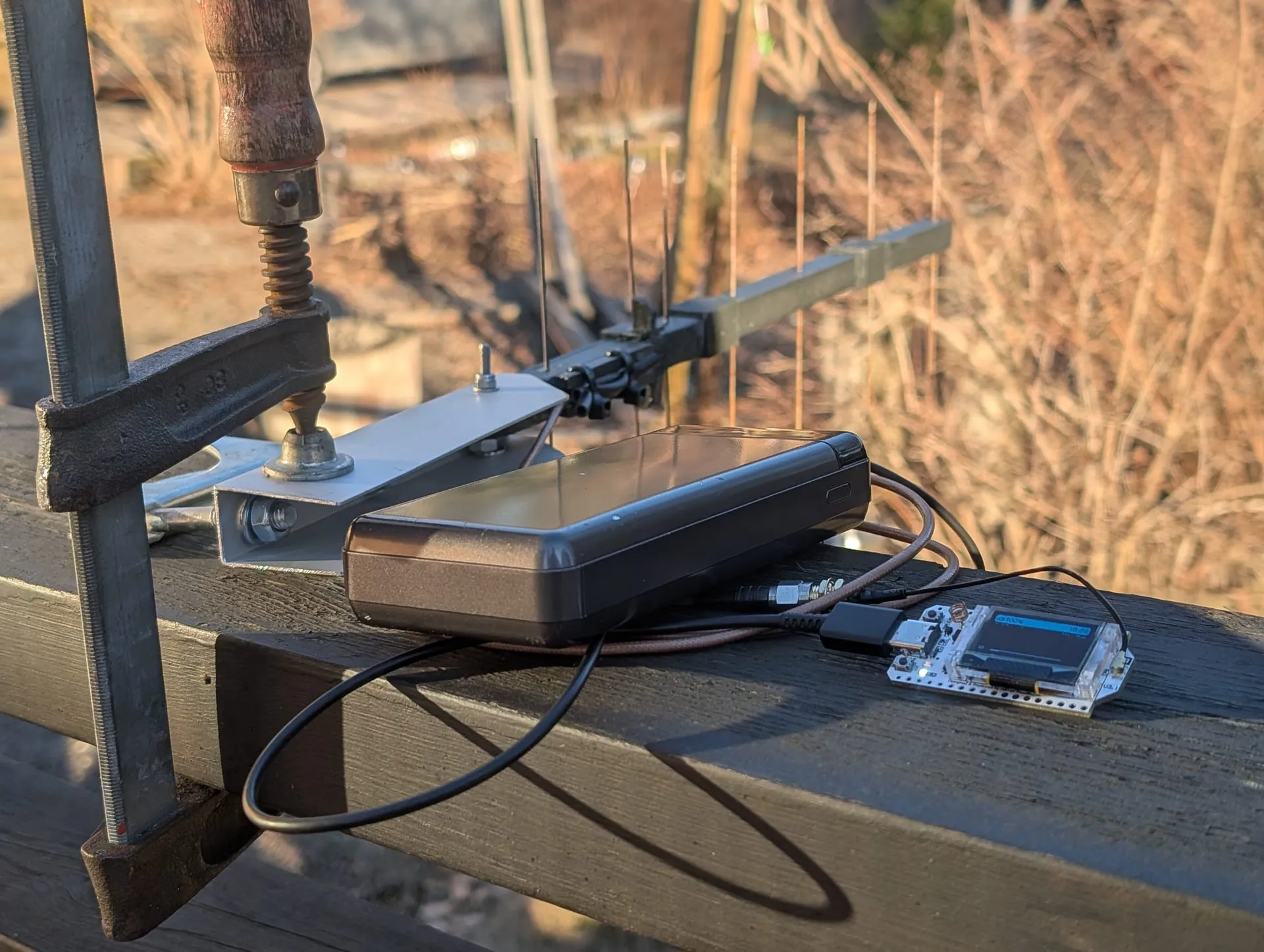

Innan jag började designa fästen testade jag riktantennen. Redan i första testet fick jag in flera noder på några kilometers avstånd utan hopp, vilket var ett bra kvitto på att antennvalet fungerade.

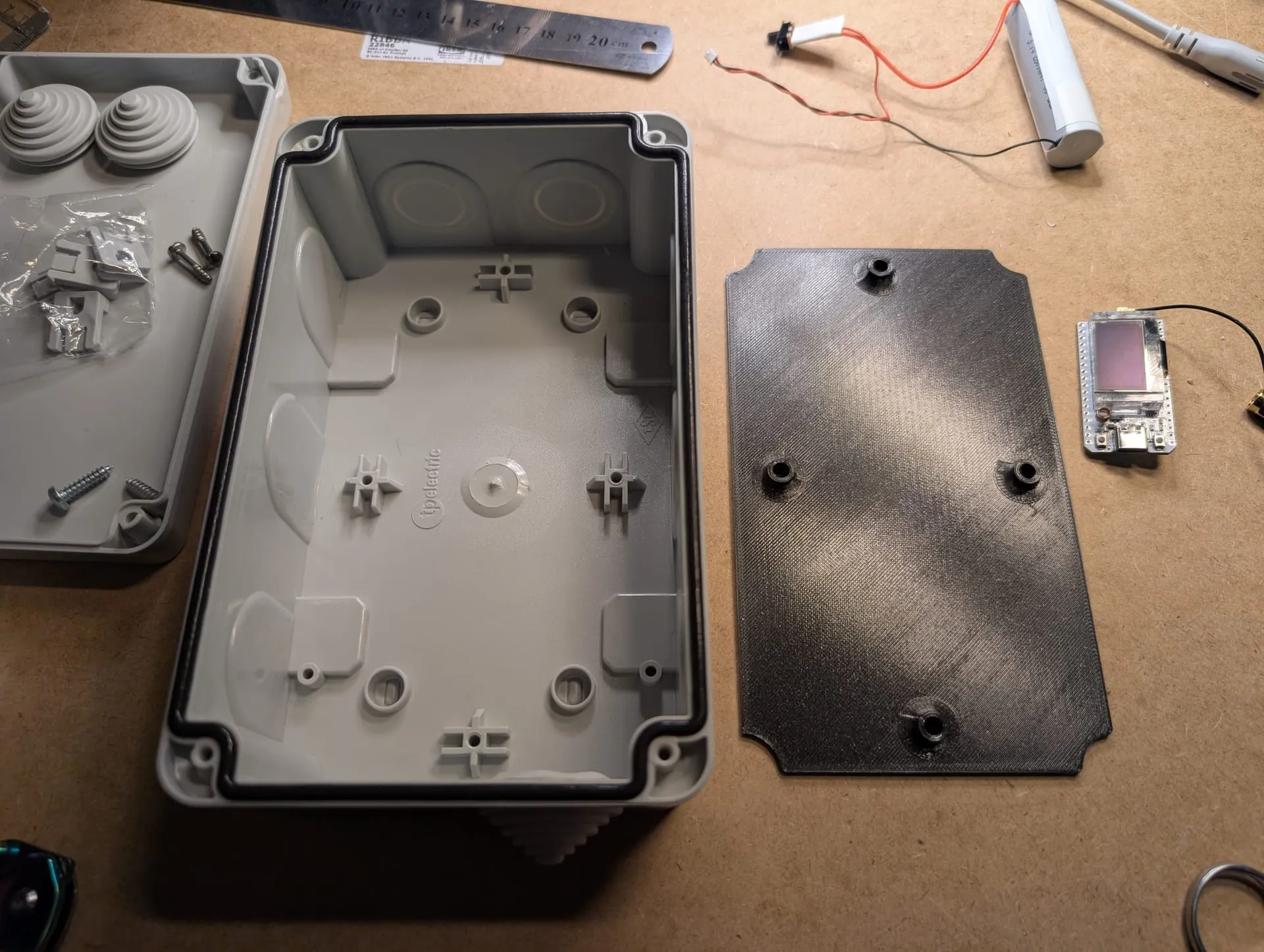

Sedan modellerade jag en monteringsplatta som passade kopplingsdosan och skrev ut den.

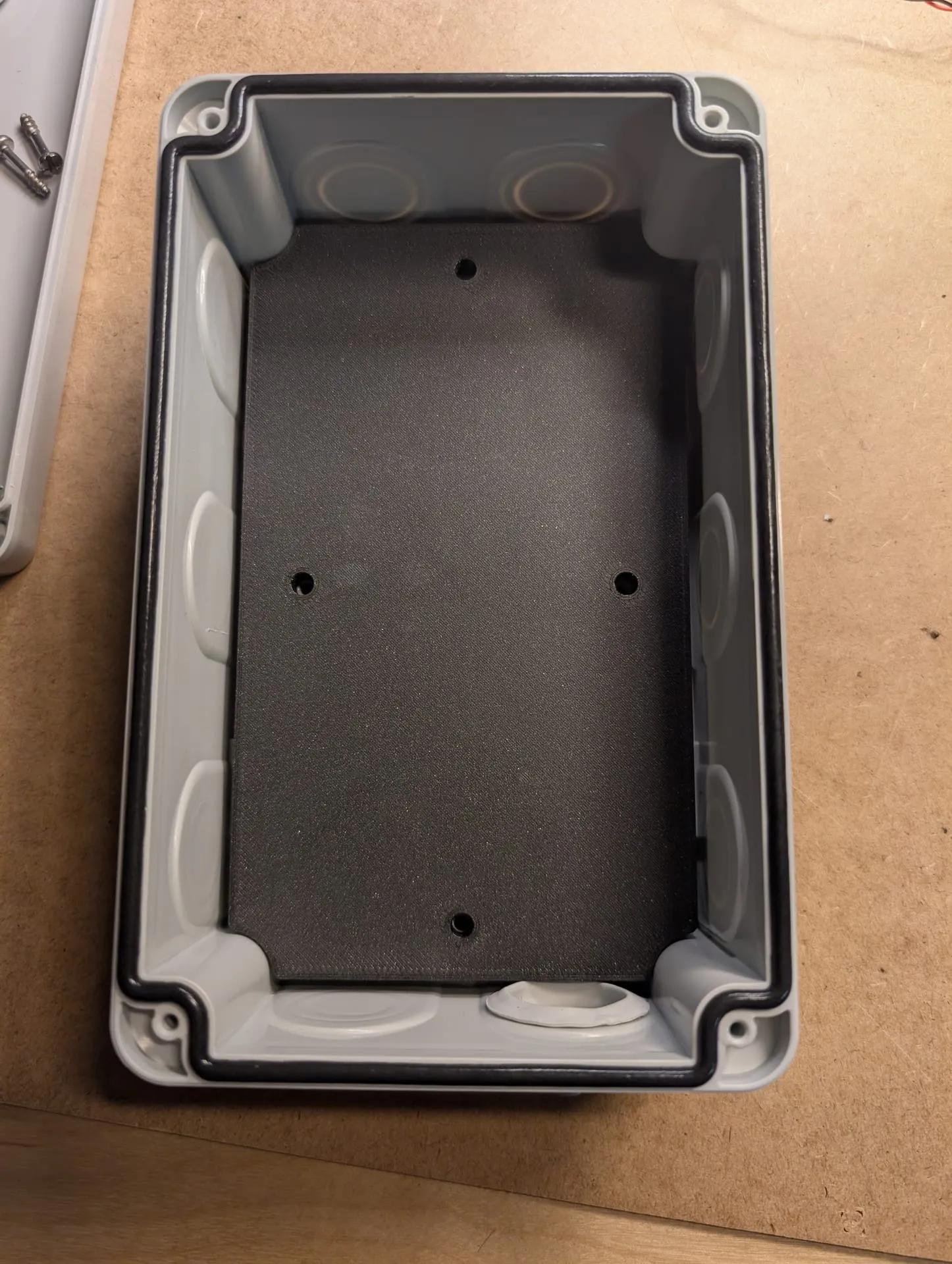

Den passade faktiskt perfekt i lådan på första försöket, vilket sparade en hel del tid.
För att hålla själva Heltec-kortet stabilt gjorde jag även en separat hållare.

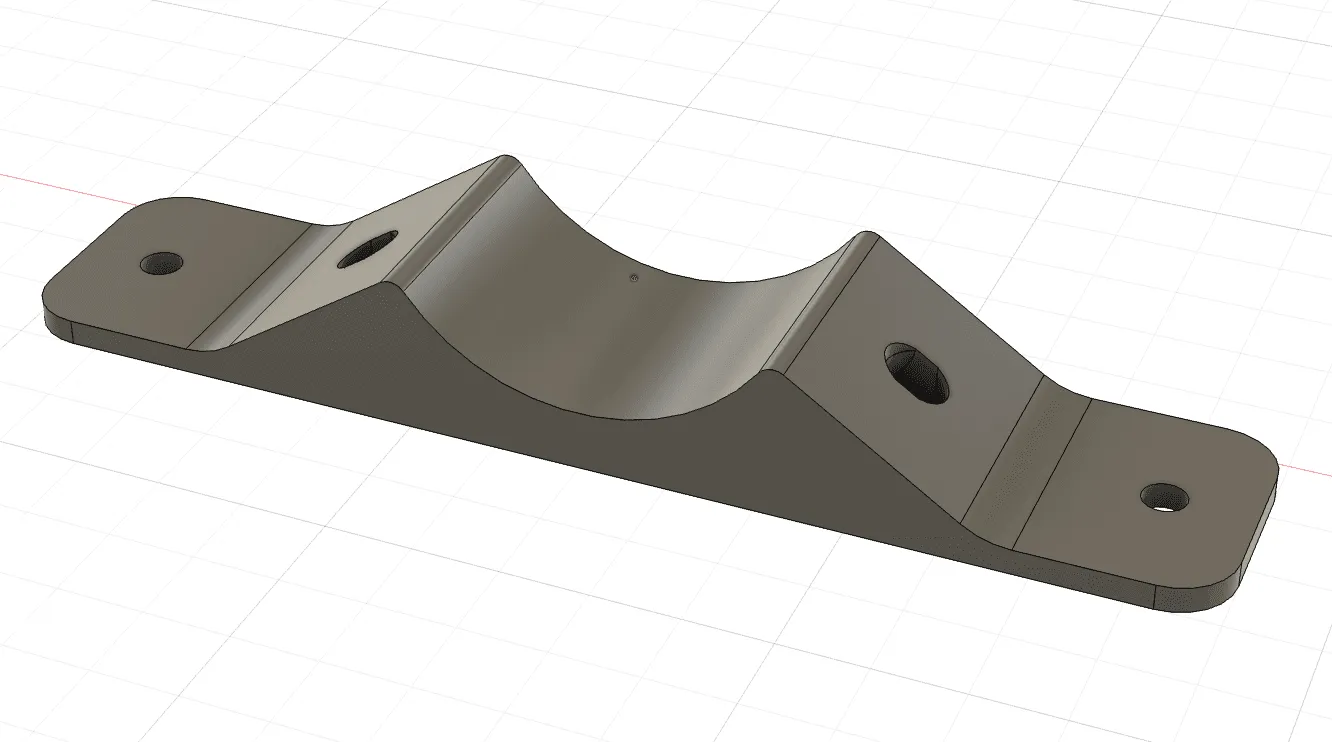

Nästa steg var att ta fram en bygel i Fusion för montage på maströr.

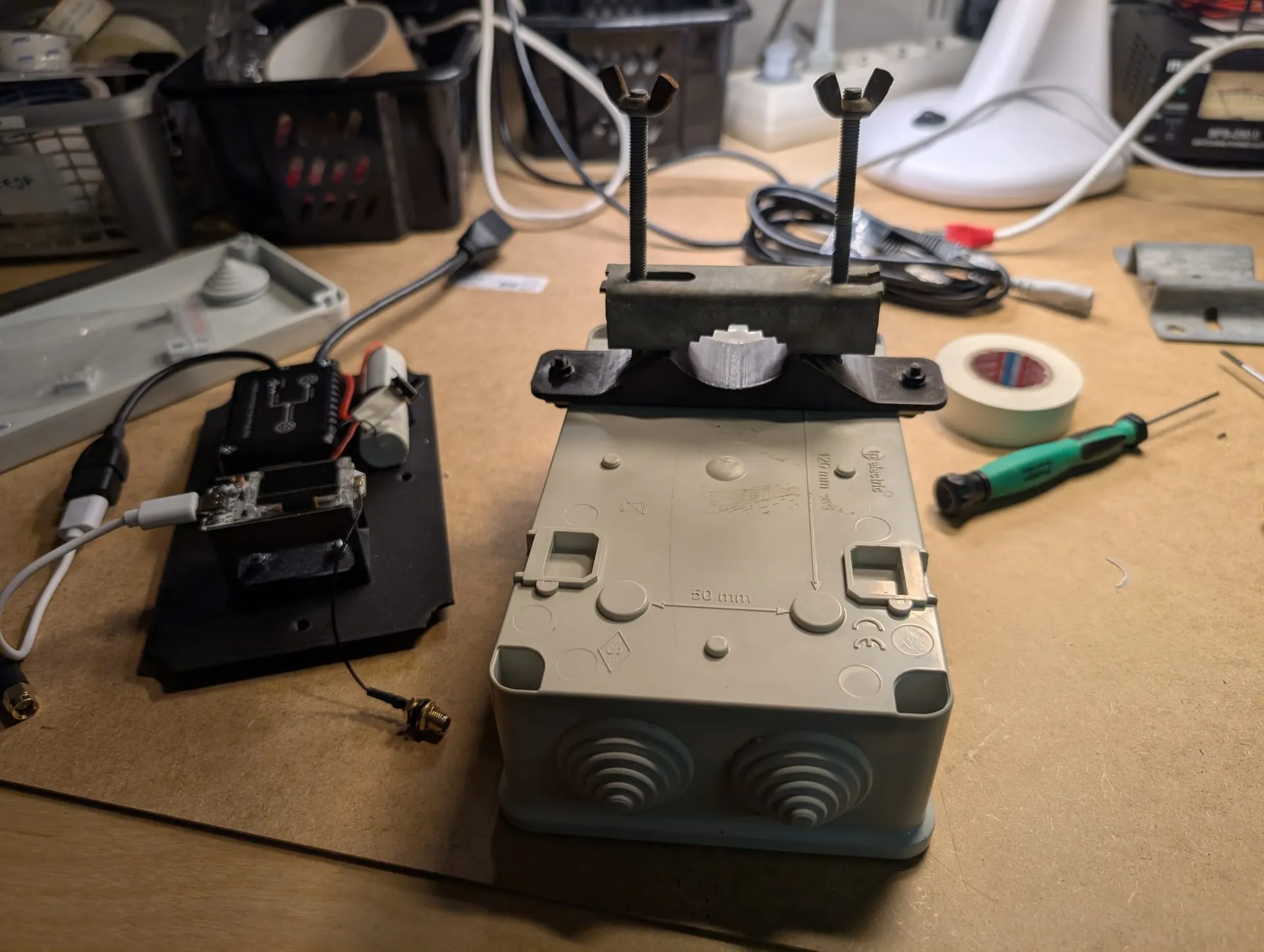

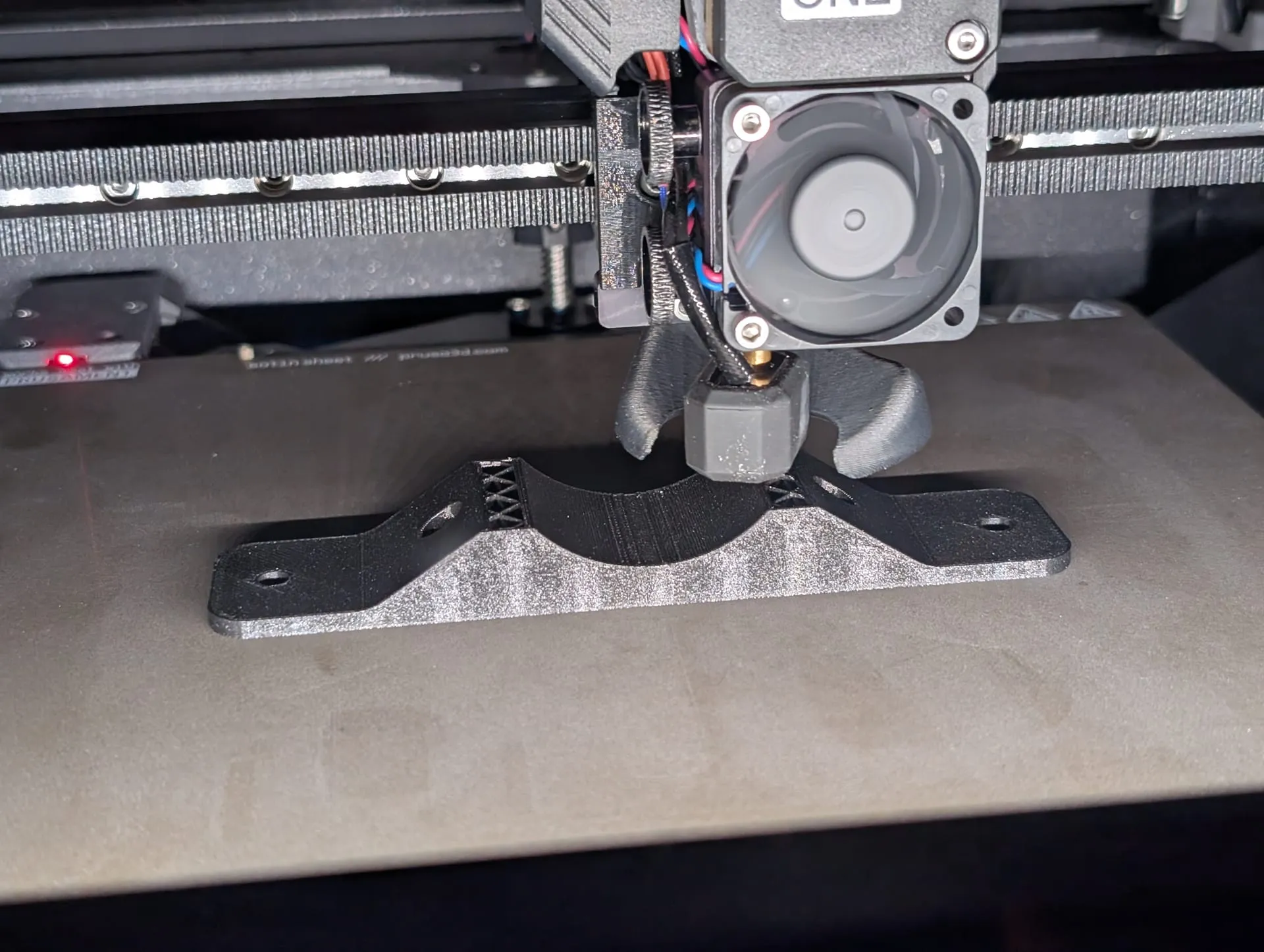

Bygeln skrevs ut och monterades med beslag som följde med lådan samt några extra skruvar och en gammal bygel från en gammal TV-antenn som jag hade liggandes.

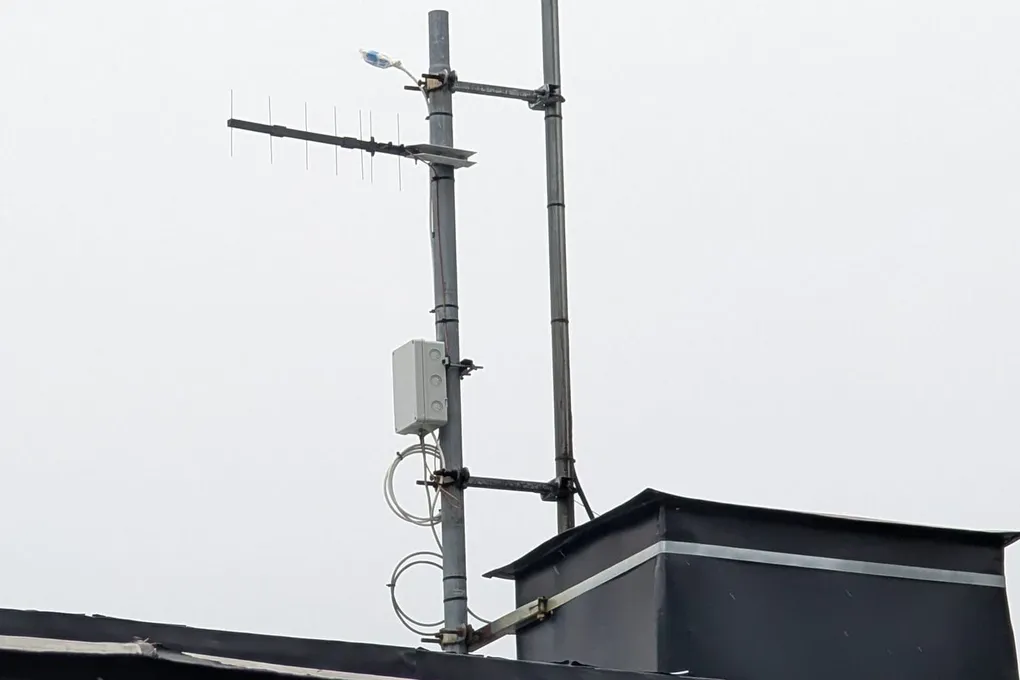

Till sist monterade jag all elektronik i lådan. Resultatet blev en kompakt och vädertålig nod som är redo för montering på mast och vidare fälttester.
STL-filer
Om du får användning av STL-filerna får du gärna skänka ett bidrag på Buy Me A Coffee.
